Indicador e Mapa de Ritmo

O que é o Ritmo?

O Ritmo é um indicador que mostra se a sua obra está avançando conforme o planejado. Ele cruza duas informações:

• As medições físicas (o que foi efetivamente executado)
• A conformidade de qualidade (se o que foi executado passou na inspeção)

 Quanto mais próximo de zero o valor do Ritmo, melhor o desempenho da obra.

Pré-requisitos: Para que o indicador funcione, o projeto precisa ter a integração com o módulo de Qualidade configurada e uma linha de base ativa. Projetos do tipo Gantt não têm suporte a essa funcionalidade.

Como usar

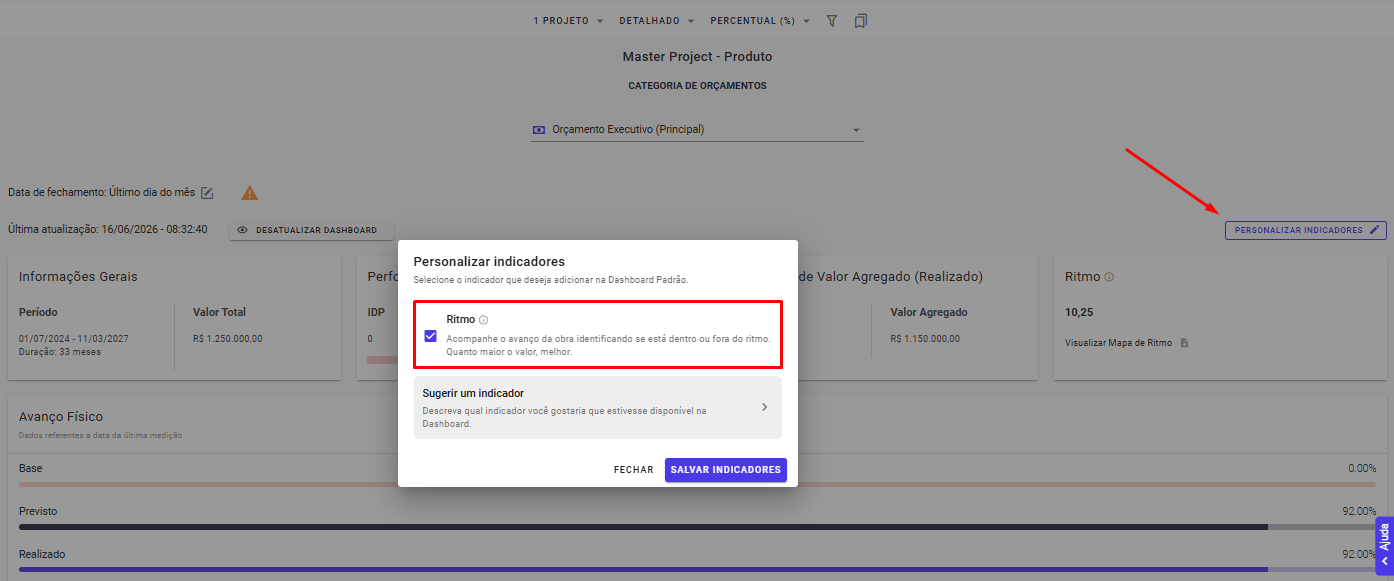

• Acesse a Dashboard Detalhada do seu projeto.
• Clique no botão Personalizar indicadores.
• No modal que abrir, marque a opção Ritmo para exibir o gráfico na tela.


• Para extrair o relatório, clique no botão de exportação disponível no próprio gráfico de Ritmo.

Como é calculado?

O Ritmo mede quantos dias úteis de atraso as atividades mais atrasadas acumularam em relação ao planejamento original (linha de base).

A fórmula é: Ritmo = Dentes (dias de atraso acumulados ) / Quantidade de atividades fora do ritmo

Como é calculado o número de "Dentes" e por que ele é importante?

Os "Dentes" representam o total de dias úteis de atraso acumulados. O sistema agrupa todas as atividades por pacote de trabalho, identifica as que estão fora do ritmo dentro de cada pacote e seleciona a atividade com o maior atraso em cada um deles. A soma desses maiores atrasos é o número de Dentes.

Regras do cálculo

Algumas definições são importantes para entender como o indicador se comporta:

• Atividade fora de ritmo: qualquer atividade não conforme ou que ainda não foi medida.
• Data de corte: sempre a data da última medição realizada na obra.
• Exclusão: atividades cuja data fim prevista na linha de base é posterior à data de corte são ignoradas no cálculo.
• Unidade: o cálculo considera apenas dias úteis, conforme calendário configurado no projeto
• Versão de referência: linha de base ativa

Relatório exportável - Export Mapa de Ritmo

Ao clicar no botão de exportação dentro do gráfico de Ritmo, o sistema gera automaticamente uma planilha Excel chamada "Mapa de Ritmo".

Estrutura por pacote de trabalho

Para cada pacote de trabalho, a planilha apresenta duas linhas:

• Linha de Planejamento: mostra em qual data cada lote ou andar estava previsto para terminar no planejamento original (linha de base).

• Linha de Qualidade: mostra a mesma informação deslocada 1 dia útil para frente, o dia em que a inspeção de qualidade deveria acontecer após a conclusão da atividade.

Significado das cores

As células da planilha são coloridas conforme o status das atividades:

• Verde na Linha de Planejamento: atividade daquela célula foi medida.
• Laranja na Linha de Planejamento: atividade não foi medida.
• Verde na Linha de Qualidade: a atividade daquela célula está conforme na qualidade.
• Laranja na Linha de Qualidade: atividade não é conforme ou não foi inspecionada.
• Branco: célula vazia, sem atividades previstas para aquela data.

Regra de fim de semana

Se o planejamento de uma atividade termina numa sexta-feira, a célula (que representa a inspeção) na Linha de Qualidade aparece na segunda-feira, o próximo dia útil e não no sábado, por exemplo.

Filtros da exportação

Os dados do gráfico e da planilha exportada sempre respeitam os filtros aplicados na dashboard. Aplique os filtros desejados antes de exportar

Perguntas frequentes

Por que não consigo ver o indicador de ritmo no meu projeto?

R: Verifique se o seu projeto é do tipo Gantt. O indicador de ritmo é exclusivo para projetos que utilizam a lógica de Linha de Balanço.

O que significa a cor laranja no Mapa de Ritmo exportado?

R: A cor laranja indica um alerta: na linha de planejamento, significa que a atividade não foi medida; na linha de qualidade, significa que a atividade não foi inspecionada ou está não conforme.

Como o sistema define qual atividade está atrasada?

R: O sistema olha para a data da sua última medição. Se uma atividade deveria ter sido finalizada antes dessa data (conforme o planejamento original) e ainda não foi medida ou aprovada na qualidade, ela é considerada fora de ritmo.

Ficou com alguma dúvida? Contate nosso suporte através do ícone azul no canto inferior direito!
